Spannmutter MK und SK

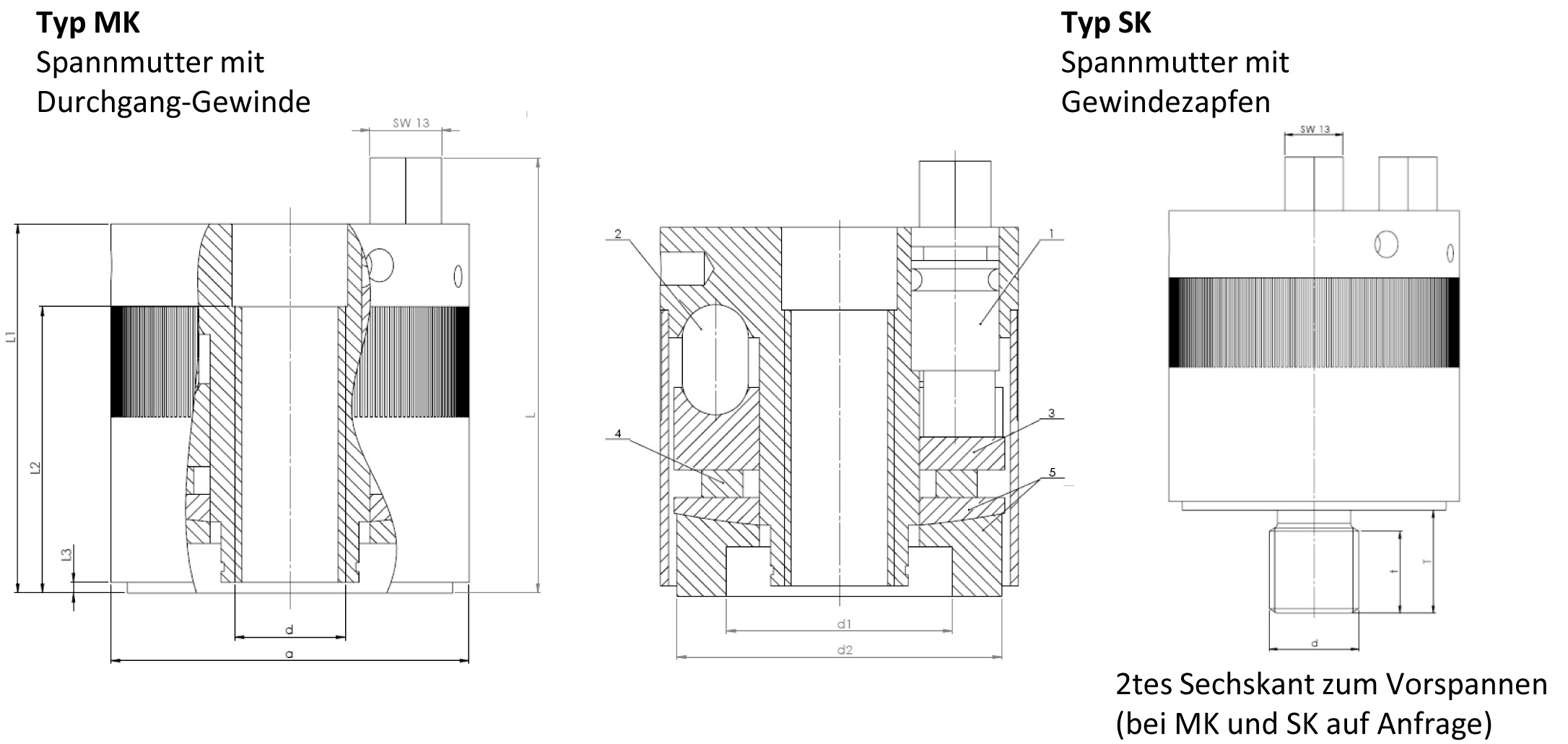

Die Wirkungsweise der Spanmutter beruht auf dem Prinzip des Kniehebels. Durch Drehung des Exzenters (1) um 180°werden über den Druckring (3) die 3 Druckbolzen (2) aus ihrer Schräglage in die Gerade geschwenkt. Der erzeugte Spanndruck wird über das Axiallager (4) und die beiden Kugelscheiben (5) in das zu spannende Teil übertragen.
Die Spannmutter ist mit einer Hubeinstellung ausgerüstet. Unabhängig von Dehnverhältnissen und Federkennlinien der Materialien, z.B. Klemmlängen, kann der Krafthub eingestellt werden, sodass sich das Kniehebelsystem über den Exzenter immer in den Totpunkt drehen lässt und dabei die Nennkraft erreicht.
Durch die Spanmutter werden Spannzeiten gespart. Durch eingebaute Kugelscheiben wird sichergestellt, dass auch bei nicht parallelen Spannflächen der Spanndruck voll übertragen wird.
Durch die Vielzahl der Baugruppen von M 16 – M 56 sind vielseitige Anwendungsmöglichkeiten im gesamten Maschinen- und Vorrichtungsbau gegeben.
Für die sachgemäße Bedienung der Spannmutter Typ MK und SK empfehlen wir die Verwendung der Bedienelemente:
– Bestell-Nr. BZS zum Vorspannen
– Bestell-Nr. BSS oder
– Bestell-Nr. BDS zum Kraftspannen.
