Spannschraube SN
Spannschrauben, Typ SN, werden als Nachrüstelement an Dreh- und Schleifmaschinen mit hohen Leistungen, als Stahlhalter-, Blockschieber- und Meisselklemmung eingesetzt. Weiter kommen diese Elemente im Vorrichtungsbau, an Sondermaschinen und in der Betriebsmittelkonstruktion zum Einsatz.
Das Spanelement wird von Hand aufgeschraubt. Mit dem Bedienungsschlüssel erfolgt über den Exzenter die Kraftspannung. Nach der Rechtsdrehung um 180° bis zum Anschlag ist der max. Spanndruck erreicht. Schlüsselverlängerungen sind nicht erforderlich.
Das Lösen erfolgt in umgekehrter Reihenfolge.

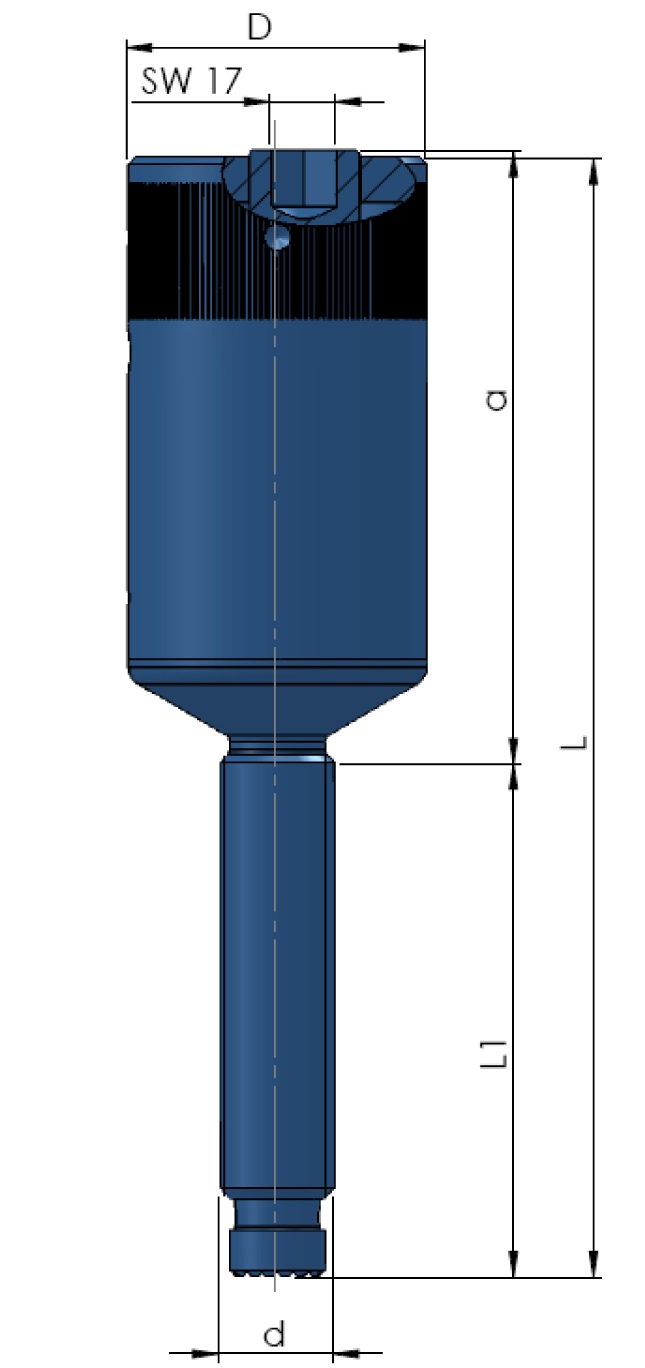

Typ SN
Spannschraube mit Gewindezapfen
Für die sachgemäße Bedienung der Schnellspanschraube Typ SN empfehlen wir die Verwendung der Bedienelemente:
– Bestell-Nr. BZS 80 zum Vorspannen
– Bestell-Nr. BSS 17 oder
– Bestell-Nr. BDS 17 zum Kraftspannen.
