Blockzylinder BHZ

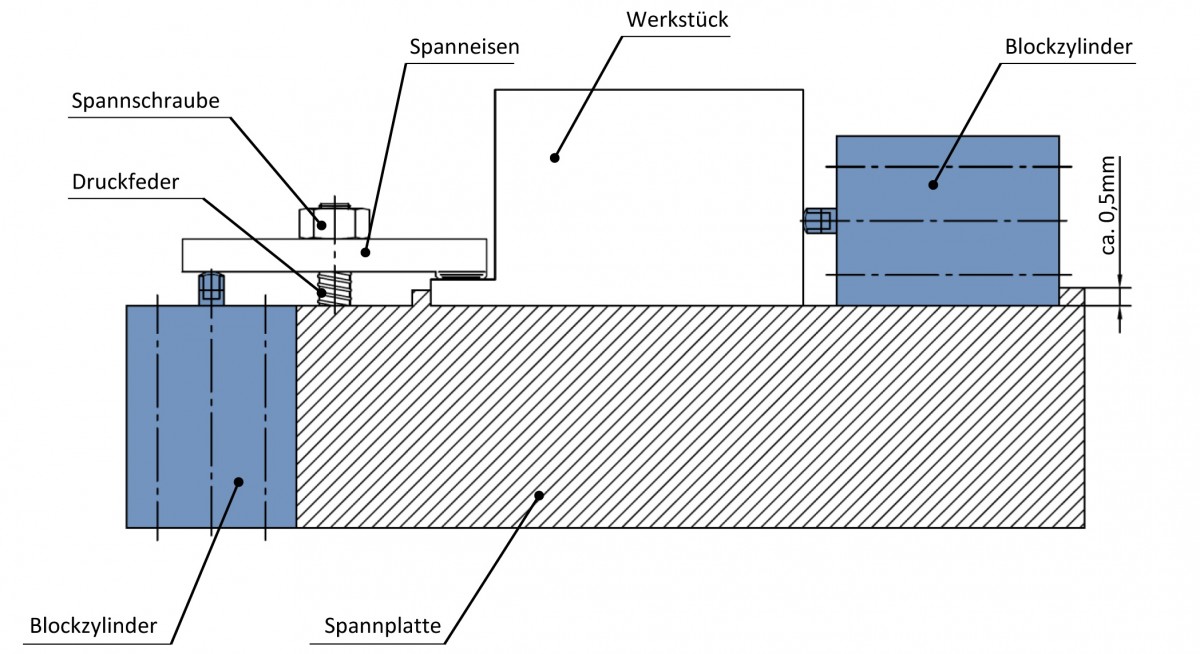

Die Zylinder dieser Baureihe sind einfachwirkende Druckzylinder mit Rückholfeder. Für den einwandfreien Ölrückfluss darf die Rückstellkraft der Feder nicht durch zusätzlich angekoppelte Spanneisen oder Spannhebel geschwächt werden.

Typenbezeichnung (Beispiel)

BHZ               2500    /    15
   |                      |              |
Typ            Druckkraft      Hub (mm)
         bei Nenndruck (daN)

Einbaulage: beliebig
Druckmittel: Hydrauliköl
Nenndruck: 400 bar
Betriebsdruck: 0…400 bar
Druckmitteltemperaturbereich -20 °C … +60 °C, andere Temperaturbereiche auf Anfrage.

Blockzylinder BHZd

Der Zylinder, in kompakter Blockform (8 Baugrößen; verschiedene Hübe) mit kleinen Abmessungen, ist ein wirtschaftliches Element für den Maschinen- und Vorrichtungsbau. Durch die vielseitigen Befestigungs-möglichkeiten ist er universell einsetzbar. Das Innengewinde bietet die Möglichkeit, verschiedene Druck- und Formstücke einzuschrauben. Doppelwirkende Zylinder lassen schnellere Taktzeiten zu.

Einsatzort:

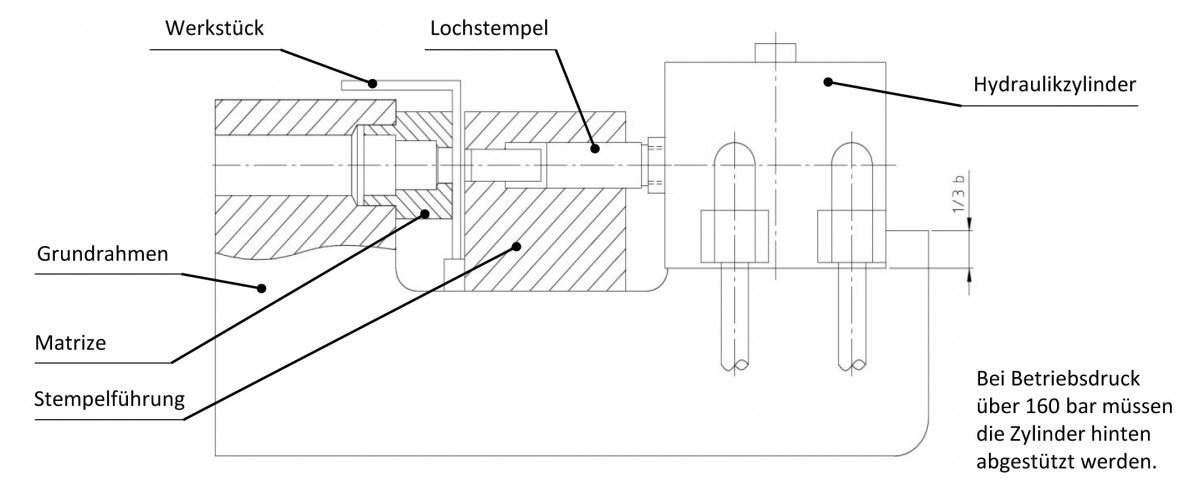

Verstell-, Klemm- und Bremseinrichtungen; Positionier- und Spannvorgänge; Stanz- und Verformeinrichtungen.

Typenbezeichnung (Beispiel)

BHZd                      1000       /      15
   |   |                           |                  |
Typ  Doppel-             Druckkraft      Hub (mm)
       wirkend        bei Nenndruck (daN)

Einbaulage: beliebig
Druckmittel: Hydrauliköl
Nenndruck: 400 bar
Betriebsdruck: 0…400 bar
Druckmitteltemperaturbereich -20 °C … +60 °C, andere Temperaturbereiche auf Anfrage.
